5kV户内成套配电装置与输变配电监测控制设备的技术融合与应用

一、引言

随着工业企业用电负荷的日益增长和供电可靠性要求的不断提高，5kV电压等级的户内成套配电装置在中小型变电站、工矿企业配电系统中扮演着重要角色。与此输变配电监测控制设备的智能化升级，为5kV配电系统的安全运行、状态感知和远程运维提供了强有力的技术支撑。本文将围绕5kV户内成套配电装置的结构特点及其与输变配电监测控制设备的协同应用展开探讨。

二、5kV户内成套配电装置的构成与特点

5kV户内成套配电装置是将断路器、隔离开关、互感器、母线、避雷器等一次设备按主接线要求组装在封闭或半封闭金属柜体内的配电设备，具有结构紧凑、占地少、安装维护方便等特点。

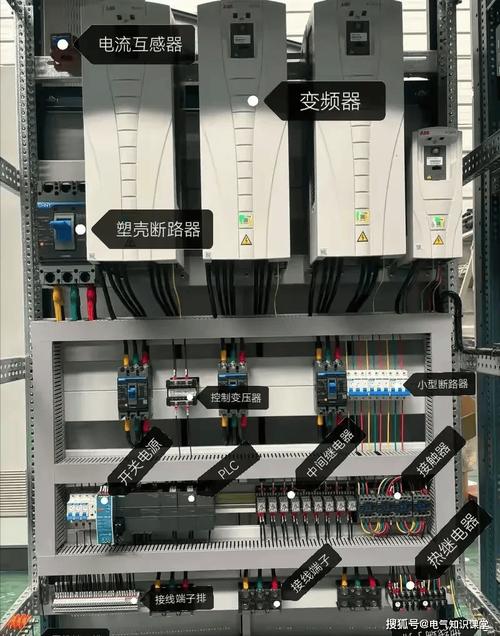

主要结构组成：

1. 柜体结构：采用敷铝锌钢板或冷轧钢板折弯焊接而成，分为断路器室、母线室、电缆室和继电器仪表室，各隔室间设有金属隔板，满足内部电弧故障防护要求。

1. 一次回路设备：包括5kV真空断路器（手车式或固定式）、电流互感器、电压互感器、接地开关、避雷器及主母线等，具备开断正常负荷电流和故障短路电流的能力。

1. 绝缘方式：以空气绝缘为主，配合环氧树脂浇注绝缘件，柜体设计满足规定的绝缘距离和爬电比距要求，适应户内环境运行条件。

1. 联锁装置：配置断路器与隔离开关、接地开关之间的机械联锁和电气联锁，防止误操作，保障人身与设备安全。

三、输变配电监测控制设备的功能定位

输变配电监测控制设备是面向配电系统运行状态感知与控制的二次设备集合，在5kV配电装置中主要承担以下功能：

1. 电气量采集与计量：通过多功能电力仪表和互感器二次回路，实时采集三相电压、电流、功率、电能等参数，为负荷分析和电能计量提供数据基础。

1. 保护与控制：微机综合保护装置对馈线、母联、电动机等回路实现过流、速断、零序、过负荷等保护功能，并支持就地/远方分合闸控制。

1. 状态监测：对断路器分合位置、手车位置、储能状态、柜内温湿度等开关量进行实时监测，必要时可配置局放在线监测和测温装置。

1. 通信与远动：通过RS485、以太网或现场总线接口，将采集数据上传至站控层监控系统或远方调度中心，支持IEC 61850、Modbus等通信规约。

1. 人机交互：柜面配置本地显示与操作界面，便于运维人员就地查看运行参数和进行必要的操作。

四、一次设备与二次监测控制的协同设计要点

5kV成套配电装置与监测控制设备的融合，需要在设计与选型阶段重点把握以下环节：

• 互感器选型匹配：电流互感器变比和准确级应兼顾保护与计量需求，二次侧容量须满足监测装置负载要求。

• 二次回路抗干扰：强电与弱电回路分开布线，屏蔽接地可靠，防止断路器操作过电压对监测设备造成干扰。

• 保护定值配合：各级保护定值应上下级配合，避免越级跳闸，同时预留远方修改定值的通道。

• 柜内环境控制：配置温湿度控制器和加热除湿装置，保证监测控制设备在允许的环境条件下稳定工作。

• 信息模型标准化：按照统一的信息模型进行点位命名和数据映射，便于接入上级监控平台，实现数据共享。

五、运维管理与展望

在运维管理方面，5kV户内成套配电装置借助监测控制设备可实现运行数据的连续记录与趋势分析，为状态检修提供依据。定期开展保护装置校验、回路绝缘检查和通信链路测试，是保证系统可靠运行的重要措施。

随着智能传感技术和边缘计算的发展，5kV配电装置将进一步向小型化、免维护和高度集成方向演进，监测控制设备将具备更强的边缘诊断与自适应保护能力，为配电网的数字化运营提供更有力的支撑。

六、

5kV户内成套配电装置与输变配电监测控制设备的有机结合，是保障中压配电系统安全、可靠、经济运行的关键。合理的一二次协同设计、规范的安装调试和科学的运维管理，能够充分发挥成套设备的整体性能，为用户侧配电系统的高质量运行奠定坚实基础。
